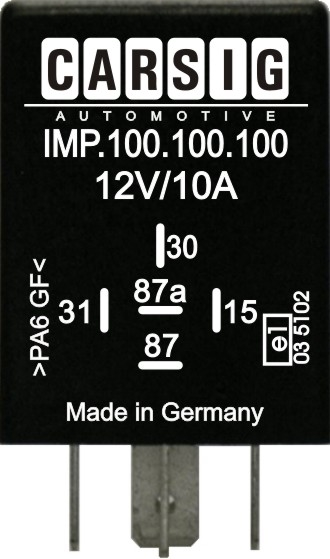

IMP.100.100.100
Impulsrelais, Relaismittelkontakt mit 30 verbunden, negativ getriggert, 1 Eingang.
Das Relais kann auch mit umgekehrter Betriebsspannung betrieben werden, dann wird positive Betriebsspannung auf den Schließerkontakt geschaltet. Beim Schalten von induktiven Lasten ist auf entsprechende Entstörung zu achten.
| technical data | |
|---|---|
| Voltage | 12V |
| Time period | 10sec |
| Lifetime | elektr. 10^5 mech. 10^7 |
| Length [mm] | 30 Millimeter |
| Width [mm] | 30 Millimeter |
| Height [mm] | 40 Millimeter |
| Tab | Optional |
schematic
function diagram
measurements
