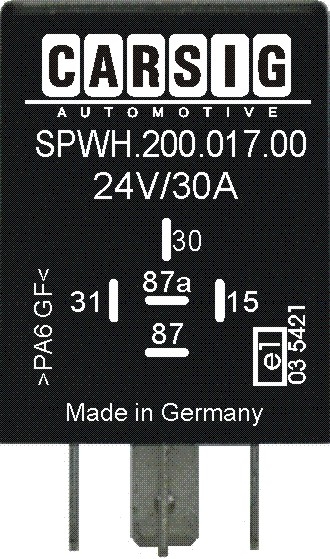

SPWH.200.017.00
Einschaltspannung, >25,5V (10sec.). Abschaltung < 24,2V wenn dieser Wert länger als 30s unterschritten wird. Abschaltung 40 Minuten nach Zuschaltung. Beim Einschalten der Versorgungsspannung/Masse wird das Relais sofort eingeschaltet, wenn die Spannung > 24,2V ist.
![](https://produktfinder.carsig.com/live/server/downloads/Bilder/SPWH.200.017.00_bild..jpg)
Technische Daten | |
---|---|
Betriebsspannung | 18V-30V |
Nennspannung | 24V |
Breite [mm] | 30 |
Höhe [mm] | 40 |
Länge [mm] | 30 |

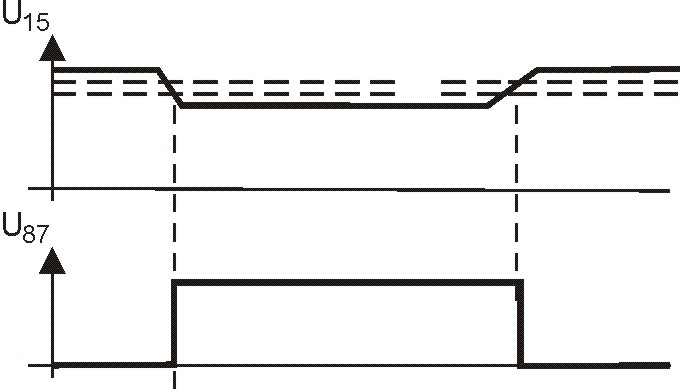

Funktionsdiagramm
![](https://produktfinder.carsig.com/live/server/downloads/Bilder/SPW.200.016.00_Funktion.jpg)

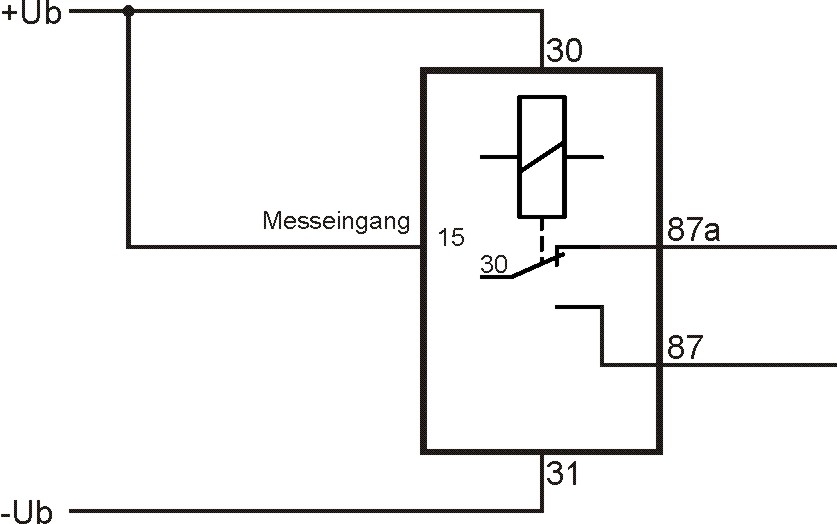

Schaltbild
![](https://produktfinder.carsig.com/live/server/downloads/Bilder/SPW.200.016.00_Schaltbild.jpg)
Abmessungen
![](https://produktfinder.carsig.com/live/server/downloads/Bilder/top_m_lasche.jpg)
![](https://produktfinder.carsig.com/live/server/downloads/Bilder/stecker_5pol_bem.jpg)
![](https://produktfinder.carsig.com/live/server/downloads/Bilder/front_40_bem.jpg)
