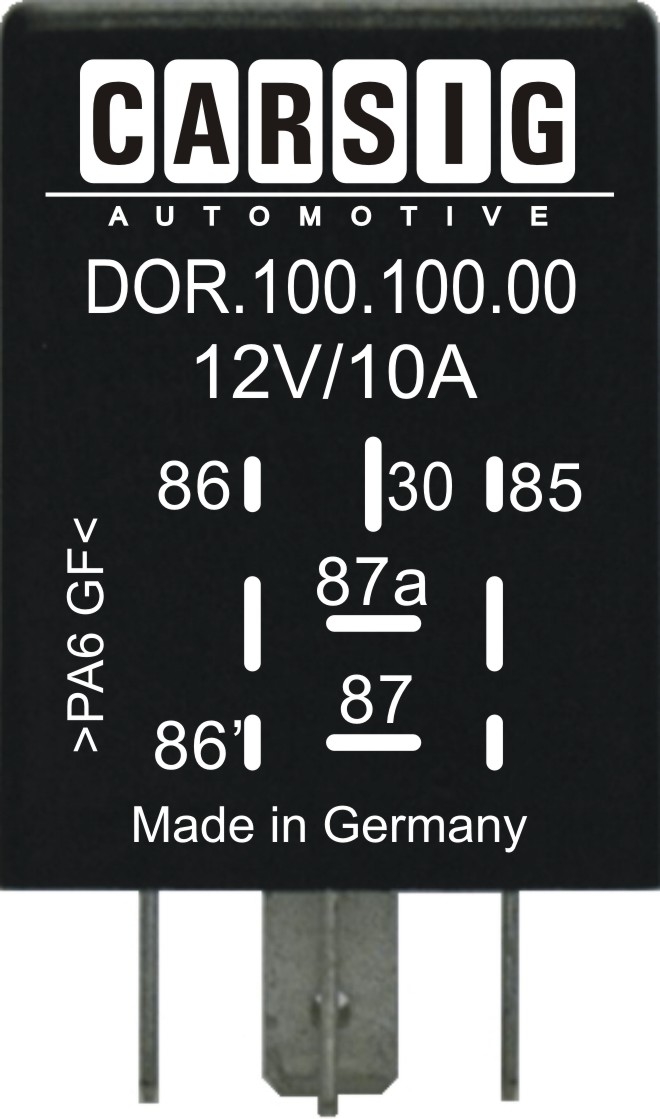

DOR.100.100.00
Doppelrelais 12V 2x10A
![](https://produktfinder.carsig.com/live/server/downloads/Bilder/DOR.100.100.00_Bild..jpg)
Technische Daten | |
---|---|
Nennspannung | 12V |
Betriebsspannung | 9-30V |
Länge [mm] | 30 |
Breite [mm] | 30 |
Höhe [mm] | 40 |
Ausgang | 2xWechsler |
Ausgangsleistung | 2x10A |
Lasche | Optional |

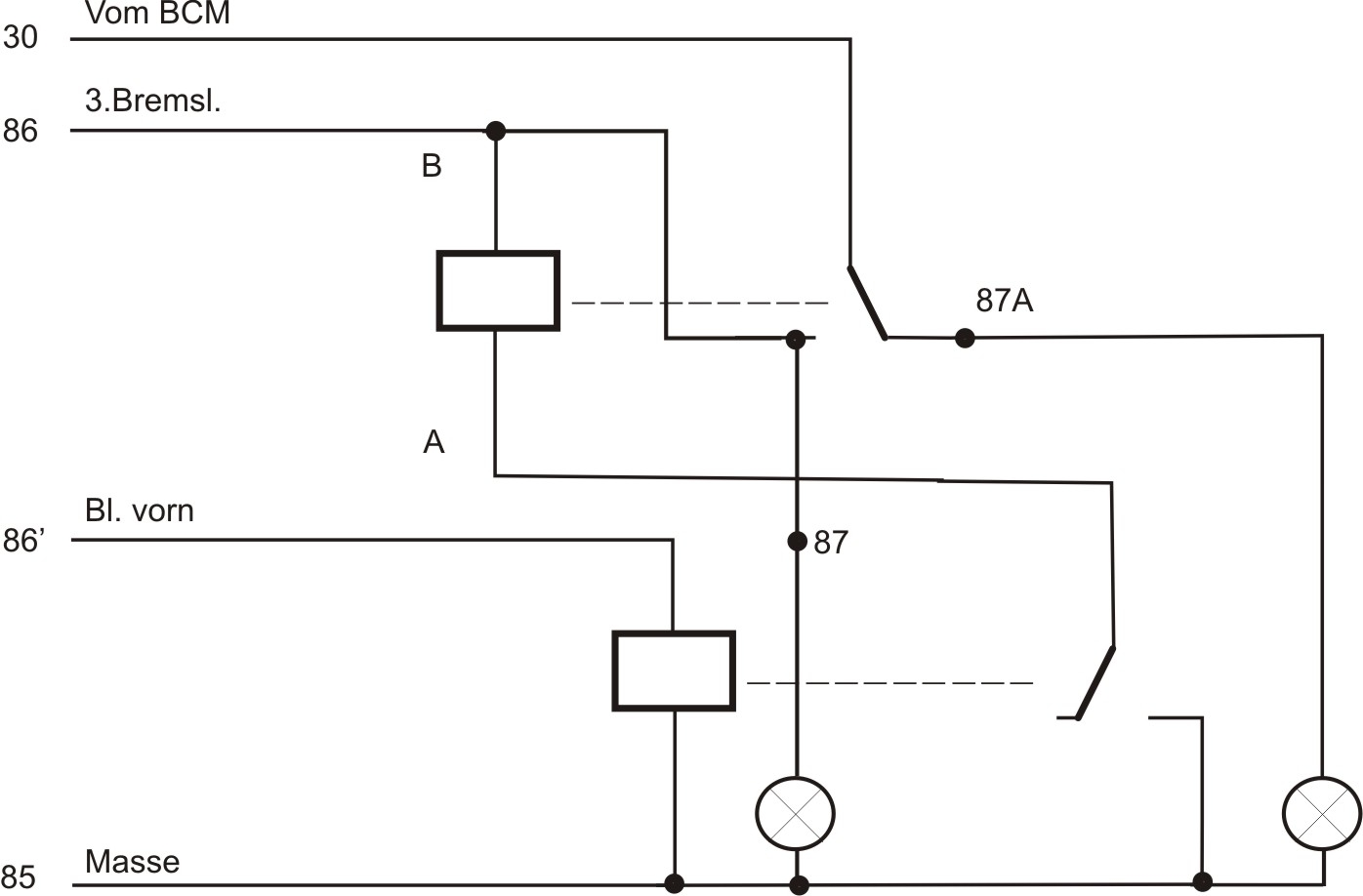

Schaltbild
![](https://produktfinder.carsig.com/live/server/downloads/Bilder/DOR.100.100.00_Schaltbild..jpg)
Funktionsdiagramm
![](https://produktfinder.carsig.com/live/server/downloads/Bilder/BZ-Leistungsdiagramm.jpg)
Abmessungen
![](https://produktfinder.carsig.com/live/server/downloads/Bilder/front_40_bem.jpg)
![](https://produktfinder.carsig.com/live/server/downloads/Bilder/stecker_9pol_bem.jpg)
