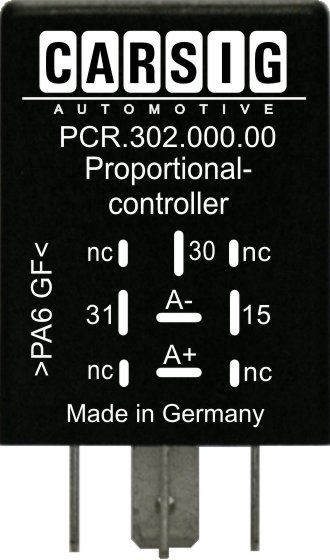

PCR.302.000.00

Der Proportional-Regler dient zur Durchflussmengen- regelung von Ventilen und kommt bei hydraulischen Anwendungen zum Einsatz, aber auch zur Lüftersteuerung, Drehzahl, Sanftanlauf. Möglichkeit der kundeneigenen Programmierung mittels grafischer Programmieroberfläche CarsGraf©.

Stromregelung: über den Sollwert 0 - 10 Volt wird ein konstanter Ausgangsstrom eingestellt. Schwankungen der Betriebsspannung sowie Temperaturschwankungen werden ausgeglichen. Eine konstante Durchflussmenge ist dadurch gewährleistet. Es kann eine Ditherfrequenz überlagert werden, um ein Festsetzen des Ventils zu vermeiden. Stromregelungsbereich,
Rampenzeit und weitere Sonderfunktionen und IOs nach Kundenanforderung.

Technische Daten
Betriebsspannung 9-30V
Nennspannung 9-30V
Breite [mm] 30 Millimeter
Höhe [mm] 40 Millimeter
Länge [mm] 30 Millimeter

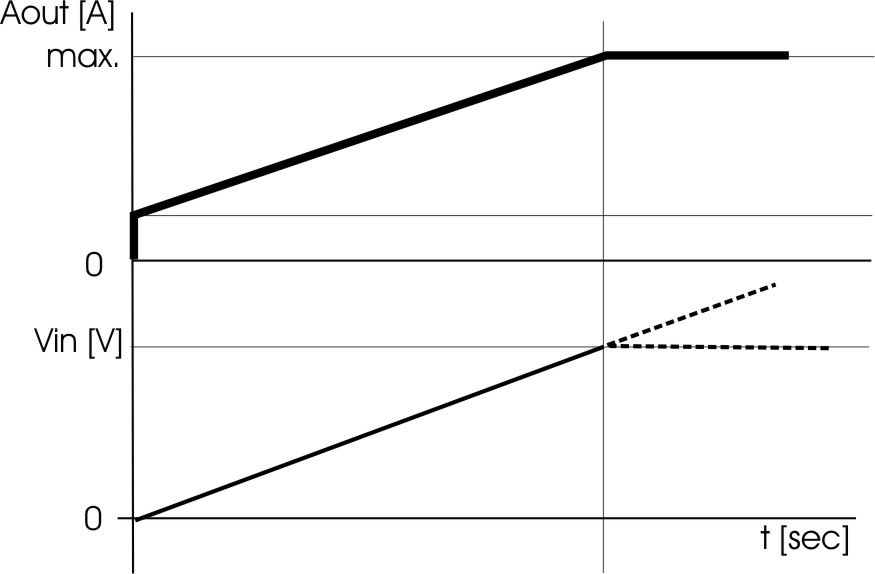

Funktionsdiagramm

Schaltbild

Abmessungen
