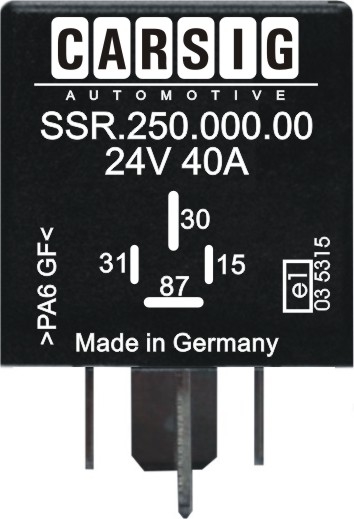

SSR.250.000.00
Solid-State-Relais 24V / 40A mit einem Halbleiterausgang, nicht kurzschlussfest. Ansteuerung über Anschlüsse 15 / 31. Anschlüsse 15 und 31 sind vertauschbar. Ansteuerung positiv über 15 oder 31, Gegenpin muss auf Masse liegen. Ausgang bidriektional verwendbar. Zum Ansteuern von induktiven Lasten (EMV-Schutz eventuell optional notwendig). Keine Schaltgeräusche. Vibrationsunempfindlich und für hohe Schaltspiele geeignet. Typische Anwendungen: -Ansteuern von Lampen, Lüftern, Gebläsen und allen weiteren Anwendungen mit hohen Schaltspielen.
![](https://produktfinder.carsig.com/live/server/downloads/Bilder/SSR.250.000.00_Bild.jpg)
Technische Daten | |
---|---|
Nennspannung | 24V |
Breite [mm] | 30 Millimeter |
Höhe [mm] | 30 Millimeter |
Länge [mm] | 30 Millimeter |

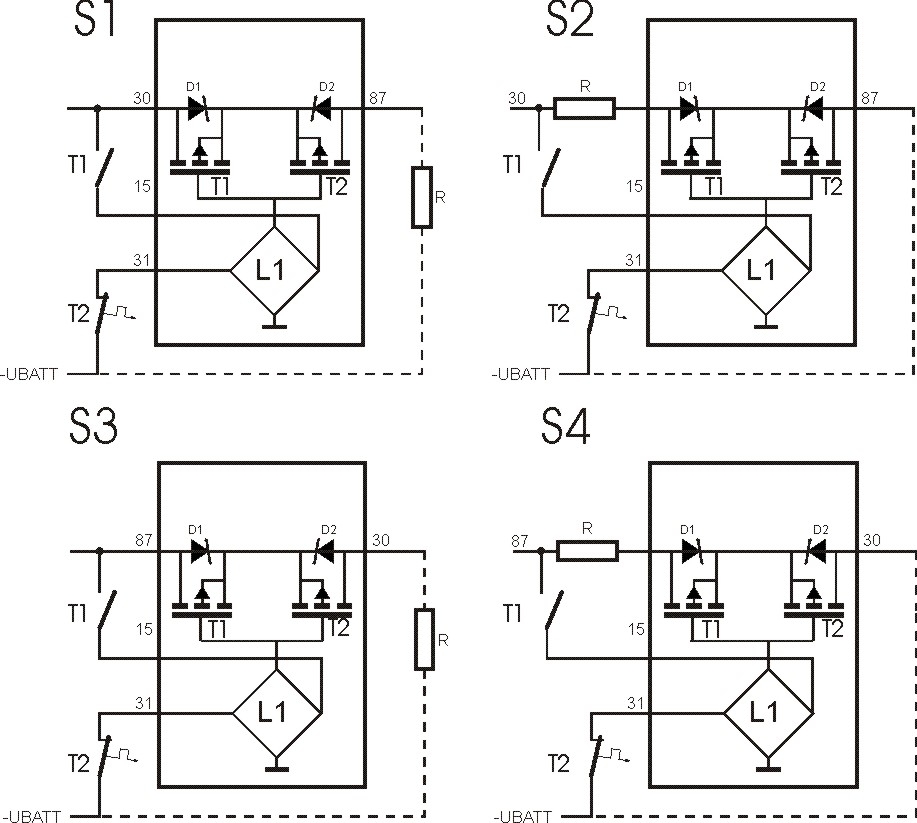

Schaltbild
![](https://produktfinder.carsig.com/live/server/downloads/Bilder/SSR.250.000.00_Schaltbilder..jpg)
Abmessungen
![](https://produktfinder.carsig.com/live/server/downloads/Bilder/ZUB002001.jpg)
![](https://produktfinder.carsig.com/live/server/downloads/Bilder/top_m_lasche.jpg)
![](https://produktfinder.carsig.com/live/server/downloads/Bilder/stecker_4pol_9,5_6,3_bem.jpg)
![](https://produktfinder.carsig.com/live/server/downloads/Bilder/front_30_9,5_bem.jpg)
