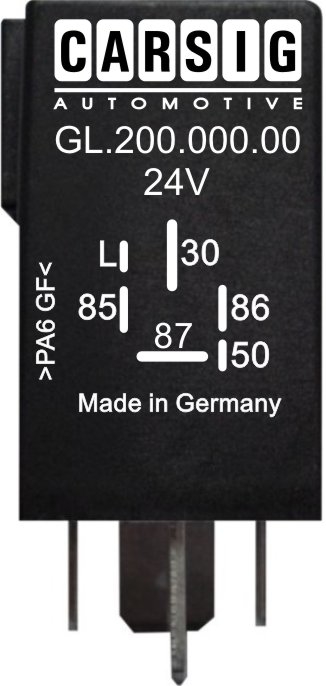

GL.200.000.00

Funktionsdiagramm

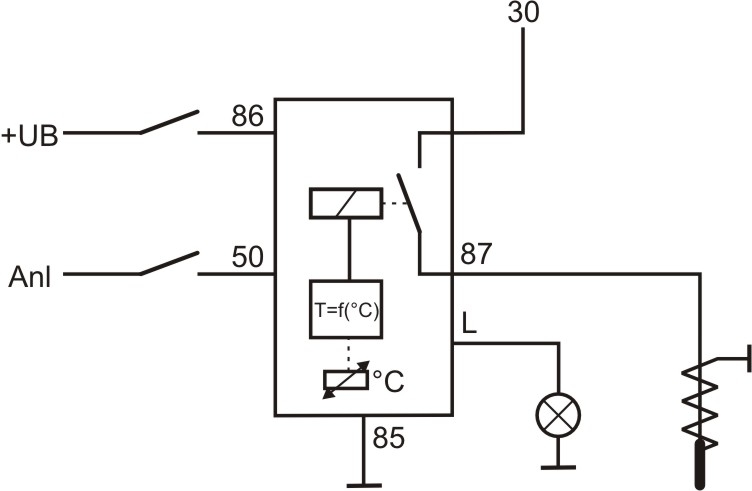

Schaltbild

Abmessungen

Nach Einschalten der Klemme 86 (Zündung) wird am Ausgang L (Lampe zum Anzeigen der Vorglühzeit) eine Abschaltverzögerung nach Kennlinie ausgeführt. An der Klemme 87 (Glühkerzen) liegt bis zum Start Pluspotential an. Wenn der Startvorgang beendet ist (Motor Läuft und Klemme 50 Spannungslos), fälltt das Relais ab und Klemme 87 wird Spannungslos. Erfolgt kein Start, so schaltet das Relais nach Kennlinie (Sicherheitsabschaltung) ab.

Technische Daten
Ausgangsleistung 50A (4 Glühkerzen)
Betriebsspannung 18V-30V
Nennspannung 24V
Breite [mm] 0
Höhe [mm] 0
Länge [mm] 0
